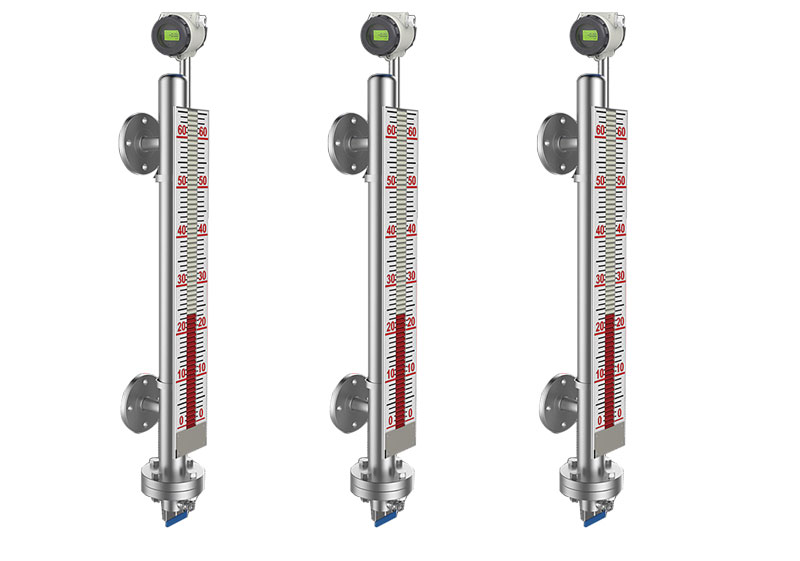

一、 LCD液晶顯示帶遠程磁翻板液位計技術原理

LCD液晶顯示帶遠程磁翻板液位計的工作原理是在側裝UHZ磁翻板液位計的基礎上加裝捆綁式變送傳感器，在對其液位現場顯示的同時，通過儀表或微機對容器內的液位進行全程數碼監控， 實現自動化控制的目的，特點是結構簡單合理，測量精確，有效量程全面。

液位計由連通器、主導管、磁性浮子、現場指示牌，及捆綁式液位變送器或液位開關組成。本產品利用的基本原理是阿基米德原理(浮力原理)及磁荷同性相斥、異性相吸的特性。當主導管內磁性浮子隨液位升、降時，通過磁耦合驅動指示器內磁翻板翻轉，實現就地觀測和信號遠傳顯示。

二、 LCD液晶顯示帶遠程磁翻板液位計性能概述

LCD液晶顯示帶遠程磁翻板液位計是我公司研發人員對國外液位計深入研究開發的系列產品。作為物位儀表的專業生產廠商，我公司努力提高液位測量技術，相對于傳統的液位測量方式，該產品按原化學工業部頒布的磁性液位計標準HG／T21584-95研制生產的產品。傳統的使用玻璃管液位計的場合均可以用本類產品替代，并且不易損壞。而且本類產品具有顯示直觀，讀數方便等特點，需要信號遠傳時只需使用我公司提供的捆綁式液位開關或液位變送器，即可輕松實現輸出顯示，自動控制等功能。

三、LCD液晶顯示帶遠程磁翻板液位計應用范圍

可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列UHZ磁翻板液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。

具有防爆，防腐，耐高壓，耐高溫等特點。

全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。

四、LCD液晶顯示帶遠程磁翻板液位計的主要特點為：

１、密封性強，不易滲透——本系列產品采用特殊接口處理，更適合液氨等高滲透場合使用

２、耐高溫、高壓能力強——本系列產品*大溫度可大600℃,*大壓力可達25MPa

３、耐腐蝕能力——本系列產品采用*新不銹鋼內襯PTFE工藝,使產品防腐能力超強

４、可在低溫場合使用——本系列產品采用特殊夾套工藝，零下200度場合也能應付自如

５、信號遠傳能力強——本產品信號輸出可為開關量、模擬量，可帶HART協議

五、LCD液晶顯示帶遠程磁翻板液位計技術參數

測量范圍：150～15000mm

精度：±10mm

工作壓力：常壓～25MPa

工作溫度：-200～600℃

介質密度：0.5～2.0g/cm3

介質密度差：≥150kg／m3（測量界位）

環境振動：頻率≤25Hz振幅≤0.5mm

跟隨速度：≤0.08m/s

介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）

過程連接：

側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97

頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／PN1.0，PN2.5凸面/HG20592～20635-97或者由客戶指定安裝尺寸。

主導管材質：1Cr18Ni9Ti；304；316L；PP；PVC；PTFE

浮子：鈦；PTFE　

六、LCD液晶顯示帶遠程磁翻板液位計安裝與調試

1、UHZ側裝式磁翻板液位計產品已經經過我公司嚴格的試壓、模擬運行等測試。零位已經遷至實際零位，用戶可以直接安裝。

２、安裝時需注意主導管內切勿進入導磁雜質，以免影響浮球與顯示板的磁耦合性能。

３、安裝完成后需進行一次磁柱矯正，具體過程見使用說明書。
